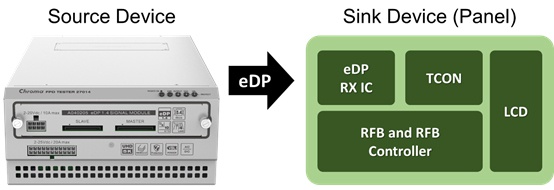

PSR（Panel Self-Refresh）這名詞大家或許很陌生，PSR是視訊電子標準協會（VESA）針對eDP（Embedded DisplayPort）信號所制定的技術，主要使用于筆記型電腦、平板與行動裝置的「面板自動刷新」功能，新一代面板界面?zhèn)鬏斅矢鼊賯鹘y(tǒng)信號界面，提供嵌入式顯示面板應用輕薄設計，更加入降低系統功耗功能對應行動裝置需長時間使用者無須擔心電源問題，以下為eDP系統架構圖：

*以Chroma 27014 + A040205 eDP 1.4說明PSR/PSR2的應用為例

*Remote Frame Buffer（RFB）

超省電的PSR技術

面板自動刷新（Panel Self-Refresh）能讓系統當處于靜止顯示畫面，同時降低系統的整體工作損耗，在實際生活的應用上，就是不會一直使用與變化畫面，可透過此功能將有效延長行動裝置的使用時間。為達成此功能信號端與接收端都要支持，當信號端為固定送出靜態畫面時透過Main Link（控制圖像數據）通知，而接收端將其畫面存在內部內存中并顯示（RFB Controller），此時傳送端可停止傳送畫面數據，進而達到節能與降低功耗。

新一代省電技術PSR2

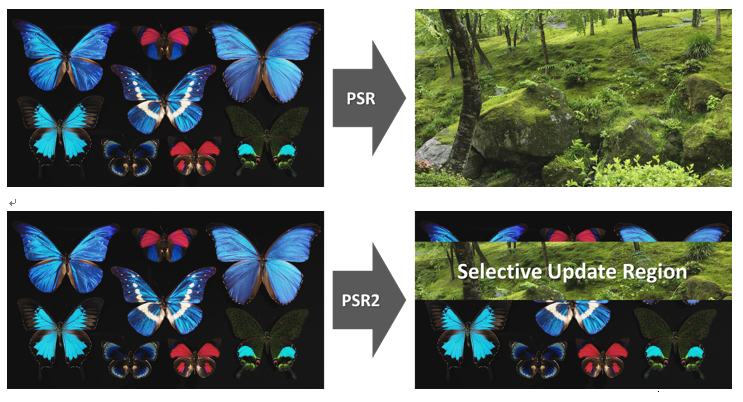

PSR與PSR2最大的差異為面板畫面全部刷新與部份刷新，更進階的PSR2技術可只刷新局部畫面（Selective Update），由信號端發送需要刷新的位置通知接收端做對應區域刷新，代表繪圖處理器僅須傳送少部分需要被刷新的數據，再加上PSR2同時可支持進階連接電源管理ALPM（Advanced Link Power Management）控制要求接收端能迅速離開待機與睡眠狀態。

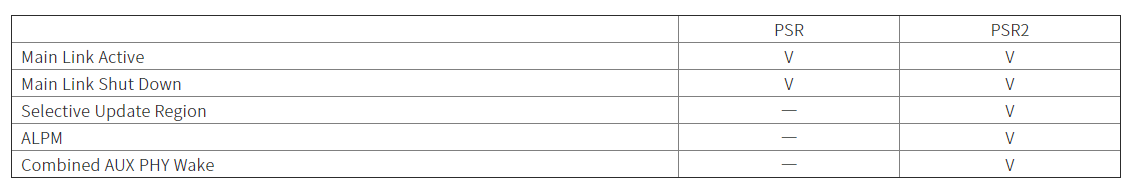

PSR、PSR2技術功能表

Chroma A040205 eDP 1.4信號模塊與Chroma A291803 8.1G eDP信號模塊分別依循VESA（Video Electronics Standards Association）所提出eDP 1.4和eDP 1.4a規范標準所設計，分別搭配Chroma 27014、Chroma 2918平面顯示測試器，皆透過FPD Master軟件進行PSR / PSR2的檢測，達成畫面刷新或畫面部分刷新，亦可做電源管理（APLM）設置，提供使用者簡易方式完成功能驗證。
