光功率計的特點以及工作原理
發布時間： 2022-02-17 瀏覽次數: 作者：邁昂科技
光功率計的特點
1、高精度測量和顯示：可提供0.01dB的顯示精度。
2、快速反應和測量：在光功率變換時，可快速跟蹤和實時測量顯示光功率。
3、寬測量量程：可提供80dB的光功率測量量程。
4、6個基本波長校準點：850nm、1300nm、1310nm、1490nm、1550nm、1625nm，其它波長可根據用戶的要求增加。
5、支持光功率的絕對測量和相對測量。
6、實時監測和顯示電池電量，在電池電量過低時進行告警。
7、液晶屏背光顯示功能。
1、高精度測量和顯示：可提供0.01dB的顯示精度。
2、快速反應和測量：在光功率變換時，可快速跟蹤和實時測量顯示光功率。
3、寬測量量程：可提供80dB的光功率測量量程。
4、6個基本波長校準點：850nm、1300nm、1310nm、1490nm、1550nm、1625nm，其它波長可根據用戶的要求增加。
5、支持光功率的絕對測量和相對測量。
6、實時監測和顯示電池電量，在電池電量過低時進行告警。
7、液晶屏背光顯示功能。
8、光功率計可自由設置電源自動關機功能時間。

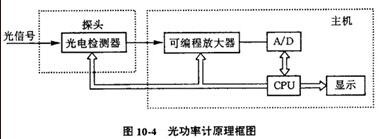

光功率計的基本原理如圖10-4所示。
當被測光照射到光檢測器上即產生相應的光電流，設備主機部分的作用是把檢測到的電信號放大和模/數變換后進入CPU，經CPU處理后的數字信號最后以光功率或相應的功率電平形式顯示出來。
光電檢測器的作用是將光信號轉變成相應的電信號，因此要求光電檢測器應在響應速度、響應效率、引入噪聲等方面有較好的性能，光電檢測器必須有足夠高的響應速度以保證產生的光電流能夠不失真地重現入射光信號的波形。
此外還希望光檢測器的溫度特性穩定。半導體光檢測器能很好地符合上述要求，常用的半導體光檢測器有PIN光電二極管和雪崩光電二極管（APD）兩種，其中APD管對信號電流有倍增作用。
