      示波器是電子工程師最常用的測試儀器，被譽為電子工程師的“眼睛”。示波器是電子設備的研發、生產和維修中不可或缺的設備，但如何正確選擇示波器呢？工程師們并一定都知道。要想正確地選擇好示波器，我們必須先弄清楚以下幾個指標。

一、帶寬
      帶寬是示波器的第一指標，其核心地位不言而喻。入門級的示波器通常帶寬是100MHz，它可以準確地測量20MHz以內的正弦波信號。目前業界實時示波器帶寬已經可以達到100GHz。而對于數字信號來說，示波器必須至少能夠捕獲五次諧波才能避免波形失真，那么也要求整個測量系統的帶寬是信號最大模擬帶寬的5倍，這就是我們常說的5倍法則了。要想正確選擇好帶寬，我們必須先了解被測信號的頻率。

二、通道數
      絕大部分的示波器都是雙通道或者4通道的。目前市面上也有8通道以上的示波器，但成本都很高。選擇幾個通道的示波器要視具體情況而定，要同時測試幾路信號就要選擇幾通道。

三、波形刷新率

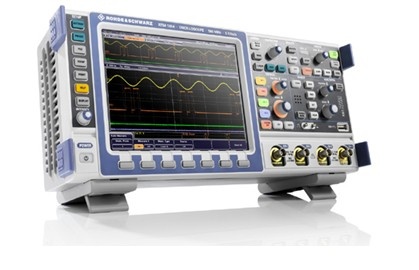

      由于示波器先存儲后處理的原理，導致了波形觀測不可避免存在死區時間。因此，不同波形刷新率的示波器能夠捕獲低概率異常信號的能力就大有不同。一定有工程師有過這樣的體驗——明明我的電路有一定的故障率，可接到示波器上看波形信號又覺得完全正常。這可能就是您的示波器波形刷新率有點低了，需要使用波形刷新率更高的示波器進行觀測。比如，羅德與施瓦茨的RTE1104示波器波形刷新率最高可達100萬次每秒。

四、存儲深度
      講到這里為止我都沒有講采樣率，反而開始講存儲深度了?，F(xiàn)在示波器的采樣率通常都非常高，至少都是帶寬的5倍，所以這個采樣率指標雖然重要，但是所有示波器都能夠滿足這個要求，我們在選擇時反而不用太關注這個指標。而相反這樣高的采樣率，勢必會對存儲深度這個參數有所要求，1GS/s的采樣率，即使只看5ms波形，也要求有5M的存儲深度，否則示波器的采樣率就會下降。存儲長度會影響價格，如果預算足夠，存儲長度是大一點為好。

      以上四點定好了之后，選擇示波器應該就會變得比較簡單了。當然針對特定的測試要求，選擇示波器可能還會有更多的一些要求。

   比如說你要完成MIPI信號的一致性測試，就需要一款4GHz帶寬的示波器，還需要配套MIPI一致性測試軟件和相應的測試夾具，如果要測試USB2.0信號，你需要選擇2GHz帶寬的示波器，同時配備USB2.0一致性測試軟件和配套的測試夾具。如果你要同時觀察多路數字信號，就需要選擇邏輯分析選件。如果你要解碼I2C和SPI信號，就需要增加相應的觸發和解碼選件。

      在4GHz帶寬以內的示波器應用，羅德與施瓦茨（R&S）公司都有全面的測試解決方案。除了基本的測試功能和串行觸發和解碼功能之外，R&S示波器還能夠勝任以太網、USB2.0、MIPI等高速串行信號的一致性測試要求。憑借無與倫比的頻譜分析能力，R&S示波器還是工程師進行EMI debug的理想診斷工具。
